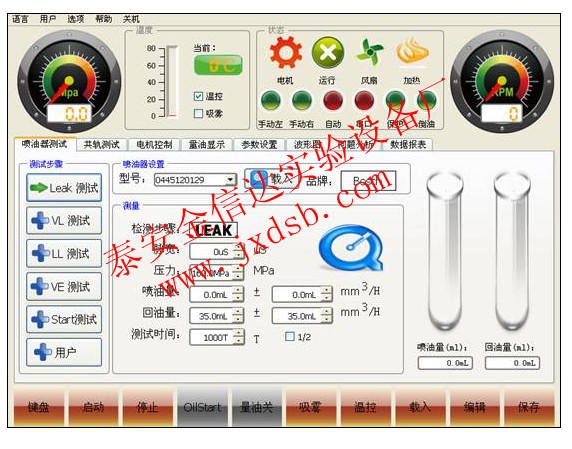

软件后显示第一个画面如下，主要用来测试喷油器:

A.    左上角是压力表跟转速表，当前压力及转速会实时显示反应到表上

B.    温度一栏显示当前油温，可控制温控功能是否开启，以及吸雾状态也会显示在这里

C.    右上角是系统工作状态栏，

D.    中间是主界面，主界面左边是工况选择按钮

分别是：1.密封测试，2，启动测试，3，满载测试，4，怠速测试，5，预喷测试，6，自定义测试

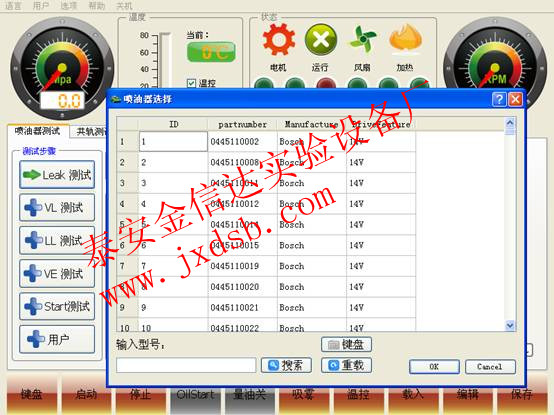

   主界面上边是喷油器选择，可以打开下拉列表选择喷油器，也可以单击“载入”按键在弹出的选择框里进行

   选择，如下图：

E. 主界面是量油显示栏，有回油及喷油值

F. 窗口最下面是功能按键，有些按键的功能在不同画面上是有变化的，实际操作时要看清楚功能标识后才进行

   操作，“F1”,“F10”按键是固定的功能

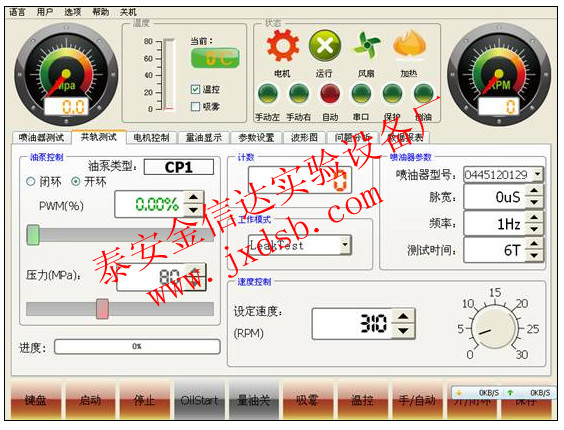

2、下面是第二个见面，

只是主界面有变化，可以测试油泵，喷油器，轨，自由调节的参数比较多。

里面每一组参数对应一个工况，工况可以自己定义参数，增加工况条目，这个功能需要到参数设置里面实现。

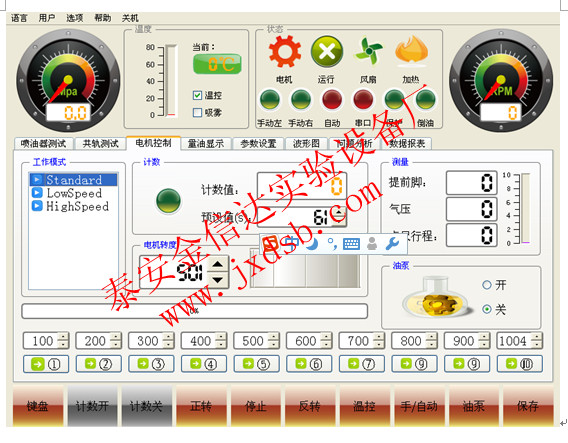

3、传统试验台控制见面

这个界面比较简单，主要完成传统试验台的功能，让系统也能兼容欧2标准设备的检测与维修。

界面里同样有工况的概念，显示在模式一栏，里面的数据可由用户自由编辑，没个模式对于不同的参数。

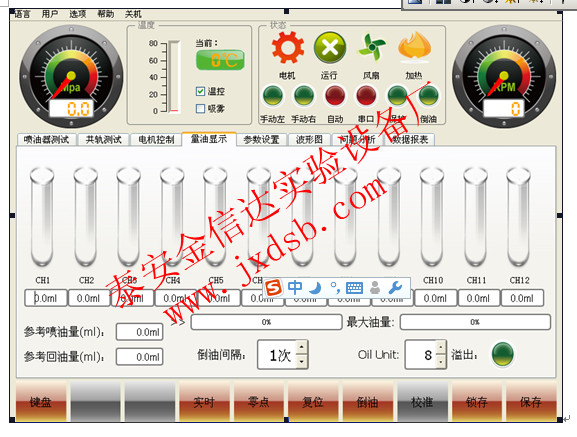

4、新增量油数显部分

   可显示各缸的喷油器喷油量或回油量，动态量杯液位显示。次功能需加配量油模块。

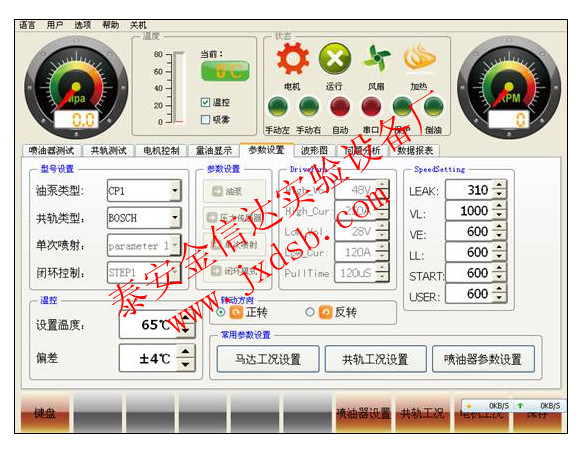

5,参数设置页面

  A.一般用户只需在目标型号选择对应的参数组就可以满足工作需求了，出厂的参数里我们会加入常用的参数组，你只要选择你需要的参数就行了，因此没有特别需求可以不用动到参数设置部分。

  B.参数设置适合高级用户,在删减，增加，编辑参数的时候需要额外小心，可以参考现有的参数组来进行设置，更多细节请参考我们出的相关设置文档。

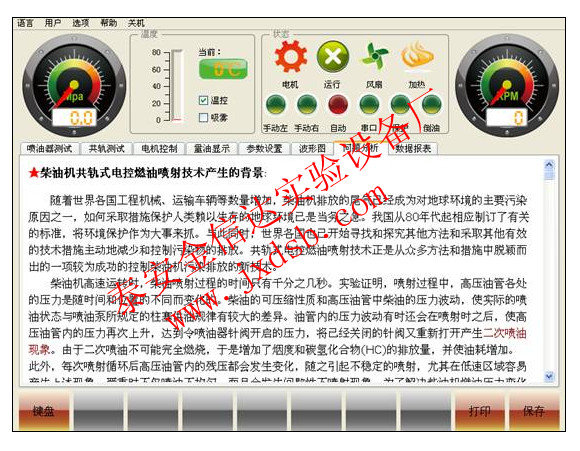

6,问题分析，一些资料性的东西帮助你了解系统工作原理

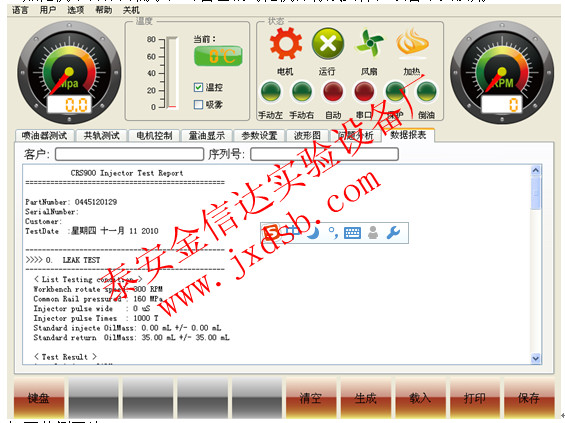

7,数据报表

可载入范例然后编辑的方式进行处理，编辑完成后可以保存文件或打印处理。

  如范例不合你的需求，可自己编写范例保存成文件，以备下次使用。

打开范例图片

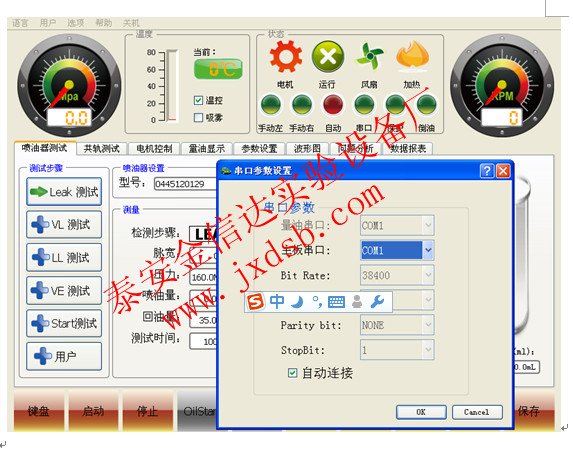

8,串口设置

  这一栏只需设置对应的串口号，其它参数不用修改。

  串口支持硬件串口，或USB虚拟串口，使用时请确认好当前使用的产口号。

USB虚拟串口号可以在硬件列表里看到。

自动连接勾选后下载启动将按先在的设置进行连接，如需修改连接可以在“选项”菜单栏里打开串口设置窗口。

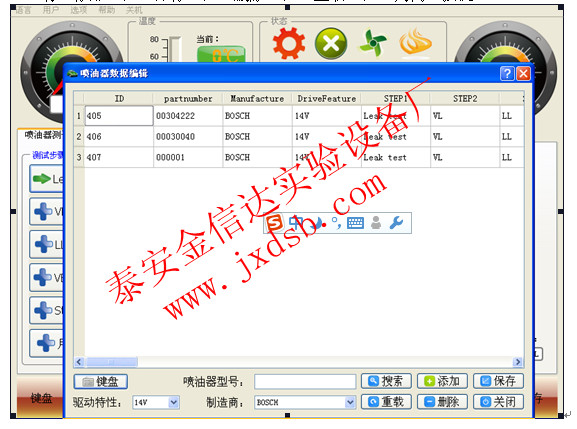

9,工况编辑栏

    有“添加”，“保存”，“删除”，“重载”，“关闭”按键
